TEP

MANDRIN EXPANSIBLE MONTAGE ENTRE-POINTES

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces: 8 – 235 mm
• Expansibilité : 1,5 – 5 mm
• Fixation : Entre-pointes
• Fonctionnement : Manuel
• Monter la pièce sur le milieu de la douille, déplacer l’ensemble pièce et douille jusqu’à un léger coincement.
• Frapper l’arbre conique côté gros Ø pour un coincement plus important
• Frapper l’arbre sur le petit Ø en tenant l’ensemble pièce/douille dans la main

TEPN

MANDRIN EXPANSIBLE MONTAGE ENTRE-POINTES

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces: 5,5 mm – 79,7 mm
• Expansibilité : 0,5 – 1 mm
• Fixation: Entre-pointes ou sur mandrin
• Fonctionnement : Manuel
• En vissant la bague moletée solidaire de la douille, le déplacement de la douille sur l’arbre conique provoque son expansibilité afin de serrer la pièce sur la butée.

TMEP

MANDRIN EXPANSIBLE MONTAGE ENTRE-POINTES

Précision : Concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces: 8 – 235 mm
• Expansibilité : 1,5 – 5 mm
• Fixation : Entre-pointes
• Fonctionnement : Manuel
• Monter la pièce sur le milieu de la douille, déplacer l’ensemble pièce et douille jusqu’à un léger coincement.
• Frapper l’arbre conique côté gros Ø pour un coincement plus important
• Frapper l’arbre sur le petit Ø en tenant l’ensemble pièce/douille dans la main

TMCMN

MANDRIN EXPANSIBLE MONTAGE CÔNE MORSE

Précision : Concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces : 5,5 – 79,7 mm
• Expansibilité : 0,5 – 1 mm
• Fixation: Cône morse
• Fonctionnement : Manuel
• Butée incorporée au mandrin qui positionne la pièce axialement

TMCM

MANDRIN EXPANSIBLE MONTAGE CÔNE MORSE

Précision : Concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces: 14,7 – 82,7 mm
• Expansibilité : 1 – 2 mm
• Fixation : Cône morse
• Fonctionnement : Manuel
• En vissant la vis d’entrainement à l’aide d’une clé

TMCMT

MANDRIN EXPANSIBLE MONTAGE CÔNE MORSE

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces : 14,7 – 82,7 mm
• Expansibilité : 1 – 2 mm
• Fixation : cône morse
• Fonctionnement : automatique
• La tirette assure un serrage et un desserrage automatique permettant un gain de temps.

TMTPN

MANDRIN EXPANSIBLE SERRAGE RESSORT MONTAGE SUR PLATEAU

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces : 5,5 – 79,7 mm
• Expansibilité : 0,5 – 1 mm
• Fixation : nez de broche
• Fonctionnement : automatique
• TMTN-1 au TMTPN-4 : serrage par rondelles ressorts et desserrage par cylindre
• TMTPN-5 : serrage et desserrage par cylindre

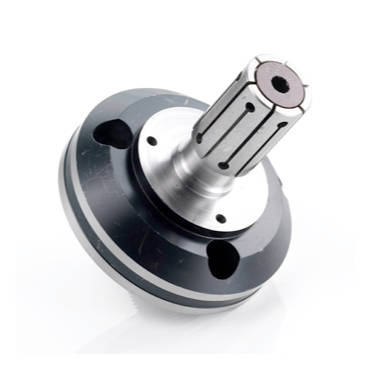

TMTP

MANDRIN EXPANSIBLE EFFET DE PLAQUAGE MONTAGE SUR PLATEAU

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne
Recommandé pour couple de serrage élevé lorsque les efforts de coupe sont importants.

• Plage de diamètres de pièces : 14,7 – 131,7 mm
• Expansibilité : 1 – 2 mm
• Fixation : nez de broche
• Fonctionnement : automatique ou manuel
  a) Serrage automatique par cylindre
  b) Serrage manuel à l’aide de la vis d’entrainement situé à l’avant du mandrin
  Effet de plaquage

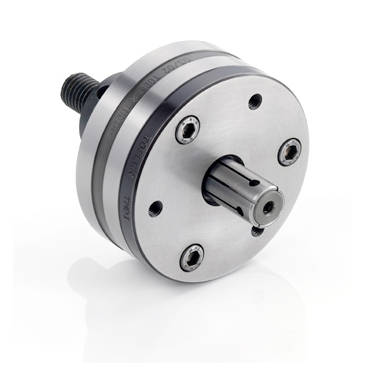

TMDI

MANDRIN EXPANSIBLE SANS RECUL MONTAGE SUR PLATEAU

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne
Possibilité de serrer des pièces courtes et de réaliser le dressage de la face opposée à la butée

• Plage de diamètres de pièces : 16 mm – 131 mm
• Expansibilité : 0,5 – 1,5 mm
• Fixation : nez de broche
• Fonctionnement : automatique ou manuel
• Sans effet de plaquage

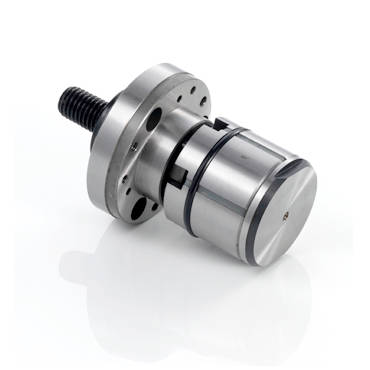

TMASIT

MANDRIN EXPANSIBLE A SEGMENTS VULCANISÉS MONTAGE SUR PLATEAU

Précision : concentricité ≤ 10µ
Démontage rapide du segments lors du changement de campagne
L’exploitation maximale du TMASIT permet de réduire des investissements en matière d’équipement. Il s’agit d’un modèle de haute performance et générant une importante rentabilité, alliant facilité d’utilisation, fiabilité, longévité et faible coûts.

• Plage de diamètres de pièces : 18 – 131 mm
• Expansibilité : 0,8 – 1 mm
• Fixation : nez de broche
• Fonctionnement : automatique
• Effet de plaquage
