TBAS

BROCHE EXPANSIBLE AUTO-SERRANTE MONTAGE ENTRE-POINTES

Haute-précision : concentricité ≤ 3µ
Le TBAS peut remplacer les broches rigides coniques et les mandrins traditionnels pour le contrôle.
Utilisation facile

• Plage de diamètres de pièces : 6,5 – 150 mm
• Expansibilité : 0,02 – 0,15
• Fixation : entre-pointes
• Fonctionnement : manuel
• Serrage : lisse ou cannelé

TMAM

MANDRINS SPECIAUX A MEMBRANE HYDRAULQIUE

Le TMAM est un mandrin à membrane hydraulique, conçu pour un serrage intérieur ou extérieur, parfaitement cylindrique sur toute la surface.

• Fixation: Nez de broche ou entre pointes
• Fonctionnement: Automatique ou manuel
• Serrage interne ou externe: lisse à une ou plusieurs
membrane
• Butée à fuite d’air présence pièce: Avec ou sans

• Haute Précision: Concentricité ≤ 5μ
• Répétabilité, durabilité et fiabilité
• L’étanchéité totale de l’unité offre toute protection contre
les copeaux et le liquide de coupe

TMAC

MANDRINS SPECIAUX A COULISSEAUX

Haute précision et répétabilité, robustesse, durabilité, fiabilité et grande expansibilité
Système de compensation des coulisseaux permettant au serrage de plusieurs pièces simultanément afin d’augmenter votre productivité.

• Plage de diamètres de pièces : sur mesure
• Expansibilité : sur mesure
• Fixation : nez de broche, entre-pointes
• Fonctionnement : automatique – manuel
• Serrage interne ou externe : lisse, cannelé et diverses formes à une ou plusieurs rangées de coulisseaux.

TMABT

MANDRINS SPECIAUX A BRAS TOURNANTS

Précision, robustesse, étanchéité, couple de serrage élevé sur des pièces déformables
Changement rapide des équipements

Plage de diamètres de pièces : sur mesure

• Expansibilité : sur mesure
• Fixation : nez de broche
• Fonctionnement : automatique
• Serrage interne : centrage pièce par expansible et serrage facial par brides tournantes internes
• Serrage externe : centrage pièce par mors sur bras inclinés ou pinces et serrage facial par brides externes

TMAP

MANDRINS SPECIAUX A PINCE

Précision : concentricité ≤ 10µ
Répétabilité, durabilité et fiabilité
Technologie avec un serrage enveloppant

• Plage de diamètres de pièces : sur mesure
• Expansibilité : en fonction du diamètre de la pince
• Fixation : nez de broche
• Fonctionnement : automatique ou manuel
• Serrage interne ou externe : lisse et divers profils

TMAS

MANDRINS SPECIAUX A SEGMENTS

Précision : concentricité ≤ 10µ
Répétabilité, robustesse, durabilité et fiabilité
Technologie avec un serrage enveloppant qui permet de transmettre en répartissant un couple de serrage important sur la pièce.

Précision : concentricité ≤ 10µ
Répétabilité, robustesse, durabilité et fiabilité
Technologie avec un serrage enveloppant qui permet de transmettre en répartissant un couple de serrage important sur la pièce.

• Plage de diamètres de pièces : sur mesure
• Expansibilité : en fonction du diamètre du segment
• Fixation : nez de broche
• Fonctionnement : automatique ou manuel
• Serrage interne ou externe : lisse

TMS

MANDRIN EXPANSIBLE SERRAGE RESSORT MONTAGE SUR PLATEAU

Précision : concentricité ≤ 10µ
Démontage rapide de la douille lors du changement de campagne

• Plage de diamètres de pièces : 5,5 – 79,7 mm
• Expansibilité : 0,5 – 1 mm
• Fixation : nez de broche
• Fonctionnement : automatique
• TMTN-1 au TMTPN-4 : serrage par rondelles ressorts et desserrage par cylindre
• TMTPN-5 : serrage et desserrage par cylindre

TMADC

MANDRINS SPECIAUX A DOUILLE DOUBLE CÔNES

Concentricité de 0.01 mm sur bague de contrôle

• Profil de serrage adapté à la pièce (Ø et longueur)
• Concentricité de 0.01 mm sur bague de contrôle
  Mandrin à douille double cônes à une ou plusieurs douilles
• Serrage inter ou exter
• Destiné au serrage compensé : de pièces de profil étagé ou conique, de pièces de grande longueur et de faible épaisseur exigeant un soutien sous le maximum de leur longueur

TMCR

SYSTÈME DE CHANGEMENT RAPIDE DE MORS

Précision : concentricité ≤ 10µ
Répétabilité de repositionnement des mors, changement rapide des équipements

• Serrage Interne ou externe, les outillages TMCR sont compatibles sur les mandrins TMAD, TMR et sur les mandrins spéciaux.

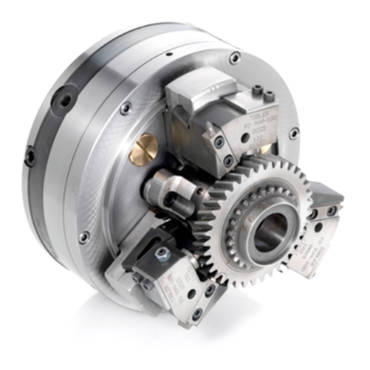

TMAD

MANDRINS SPÉCIAUX A DIAPHRAGME

Grande précision, robustesse, étanchéité, peu d’entretien, transmission de couple de serrage élevé, compensation de la force centrifuge
Changement rapide des mors par système TMCR en moins d’ une minute, sans à réaliser un réglage de la concentricité.

• Plage de diamètres de pièces : maxi 150 mm
• Expansibilité : sur mesure
• Fixation : nez de broche
• Fonctionnement : Automatique
• Serrage externe : par des mors interchangeables lisses ou sur denture au diamètre primitif par des doigts ou galets et billes.
• Options : soufflage ou arrosage central, contrôle présence pièce par fuite d’air, bras tournants de bridage pour le serrage de pièces déformables

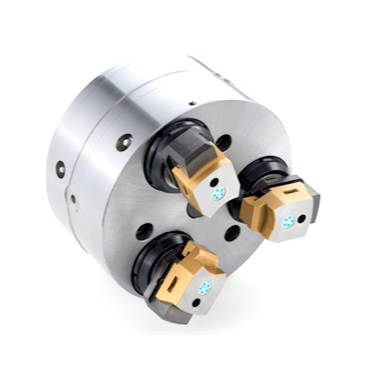

TMR

MANDRIN EXPANSIBLE A SEGMENTS VULCANISÉS MONTAGE SUR PLATEAU

Très grande répétitivité
Serrage puissant avec palonnage et plaquage des mors

• TMRM à 3 mors palonnés pour répartition du serrage en 6 points ou TMRM à 6 mors palonnés (serrage en 12 points) pour serrage de pièces de grand Ø
• Système à changement rapide de mors en option

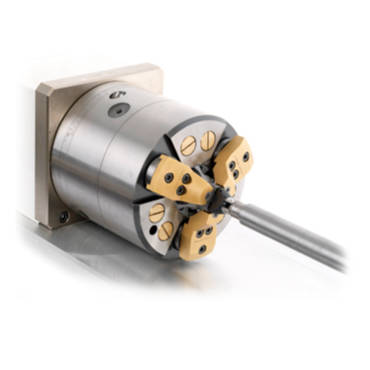

TMRBE

MANDRINS SPECIAUX A BRAS ESCAMOTABLES

Précision, robustesse, étanchéité, transmission de couple de serrage élevé, compensation de la force centrifuge
Changement rapide des équipements

• Plage de diamètres de pièces : maxi 120 mm
• Expansibilité : sur mesure
• Fixation : nez de broche
• Fonctionnement : automatique par un double cylindre
• Serrage externe : par des mors flottants équipés de mors lisse ou à picots
• Centrage interne : par un entraineur frontal équipé d’une pointe centrale ou par un mandrin expansible
